一、設備特點：

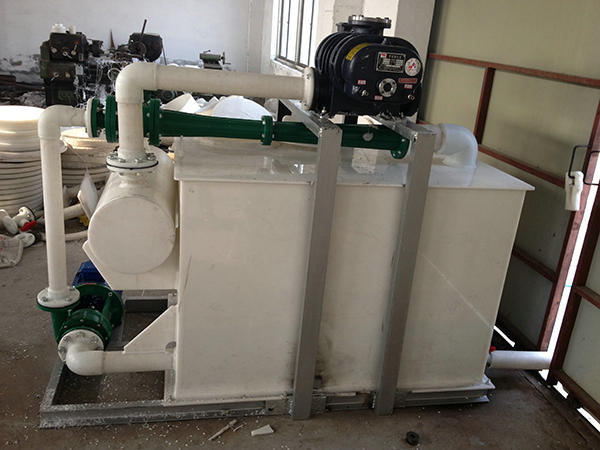

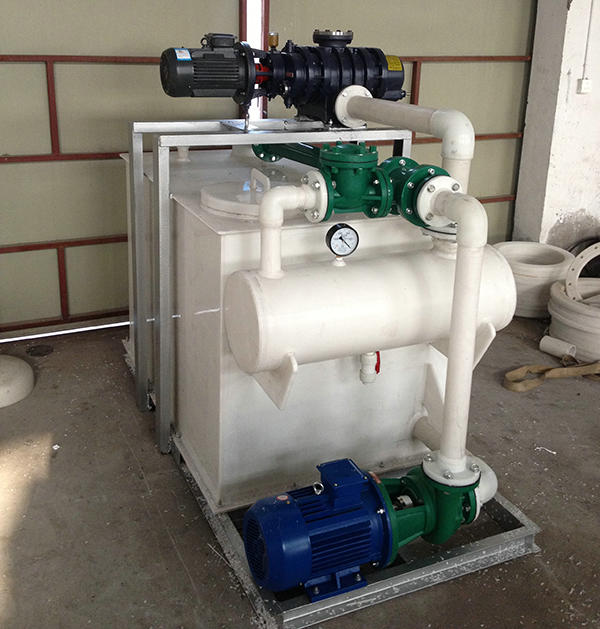

聚丙烯系列真空機組，采用防腐PP水箱，緩沖罐，RPP水沖泵，止回閥，蒸汽水噴射泵，羅茨真空泵組成各系列機組，結構緊湊，能耗低，真空高，可移動。
二、使用注意事項：
1、設備應安裝在平整堅實基礎上，保證設備的務重強度。
2、開機前水箱灌滿水，打開水泵進水閥門。水泵嚴禁脫水空轉及反轉，以防損壞水源。
3、汽水串聯機組應先啟動水源，水噴射真空開始工作，然后打開蒸汽開關，蒸汽泵開始工作。羅茨—水噴射機組應先啟動水源，水噴射真空開始工作，真空度到-0.092Mpa時，才能啟動羅茨真空泵，低于真空-0.092Mpa，應立即停止羅茨真空泵工作，建議安裝設備控制電器開關，便于操作。
4、使用時循環水箱應經常補充冷卻水更換循環水，降低工作水溫，嚴防循環水中有顆粒雜物。
5、設備停機時應先關閉蒸汽閥門，停止羅茨真空泵，打開真空罐上放空閥門，降低真空度。然后停止工作。否則產生倒吸及損壞設備。

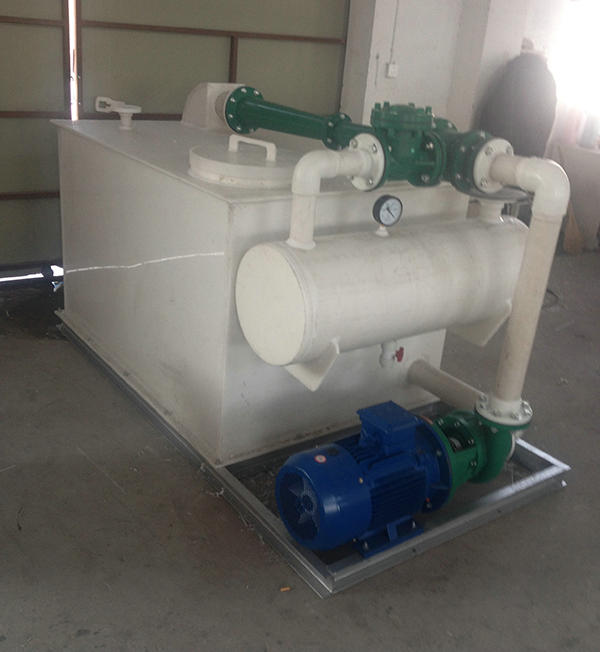

聚丙烯臥式水噴射真空機組系列
|
型號
|
極限真空度
Mpa
|
保證真空度
Mpa
|
最大抽氣量
m3/h
|
臥式機組外型尺寸
|
配套離心泵
|
|
長
|
寬
|
高
|
型號
|
功率KW
|
|
RPP-1-20
|
0.0985
|
0.098
|
20
|
1100
|
800
|
800
|
50FP-20
|
1.5
|
|
RPP-1-40
|
0.0985
|
0.098
|
40
|
1100
|
800
|
800
|
50FP-22
|
2.2
|
|
RPP-1-60
|
0.0985
|
0.098
|
60
|
1600
|
1000
|
1200
|
65FP-25
|
4
|
|
RPP-1-80
|
0.098
|
0.098
|
80
|
1600
|
1000
|
1200
|
65FP-25
|
5.5
|
|
RPP-1-100
|
0.0985
|
0.098
|
100
|
1800
|
1000
|
1300
|
80FP-30
|
5.5
|
|
RPP-1-120
|
0.098
|
0.097
|
120
|
2000
|
1000
|
1300
|
80FP-30
|
5.5
|
|
RPP-1-160
|
0.0985
|
0.098
|
160
|
2000
|
1000
|
1300
|
80FP-32
|
7.5
|
|
RPP-1-200
|
0.098
|
0.097
|
200
|
2000
|
1000
|
1300
|
80FP-32
|
7.5
|
|
RPP-1-280
|
0.0975
|
0.0965
|
280
|
2500
|
1000
|
1300
|
80FP-32
|
7.5
|
|
RPP-1-360
|
0.099
|
0.098
|
360
|
2500
|
1200
|
1300
|
100FP-30
|
11
|
|
RPP-1-400
|
0.099
|
0.098
|
400
|
2500
|
1200
|
1400
|
100FP-32
|
15
|
|
RPP-1-500
|
0.098
|
0.097
|
500
|
2500
|
1200
|
1400
|
100FP-32
|
15
|
注：RPP-1型成套機組底座采用鋼架結構
注：RPP-Ⅱ型成套機組底座采用全塑結構
RPP型汽——水串聯噴射真空機組系列
1、蒸汽真空泵 2、水噴射真空閥 3、放空閥 4、水箱 5、泄流、排污口
6、耐腐離心泵 7、緩沖罐 8、補水口 9、系統連接閥
|
型 號
|
極限真
空度
mmHg
|
最大抽
氣量
m3/h
|
蒸汽壓力
Mpa
|
蒸汽耗量
kg/h
|
機組外型尺寸
|
蒸汽泵
高度
|
配套離心泵
|
|
長
|
寬
|
高
|
型號
|
功率KW
|
|
RPP-100
|
5
|
100
|
3
|
35
|
1800
|
1000
|
1300
|
1100
|
80FP-30
|
4
|
|
RPP-120
|
5
|
120
|
3
|
&, amp;, lt;, TD style="PADDING-BOTTOM: 0px; LINE-H, EIGHT: 25px; MARGIN: 0px auto; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; PADDING-TOP: 0px" bgColor=#ffffff height=20 width="9％">
35
2000
|
1000
|
1300
|
1100
|
80FP-30
|
4
|
|
RPP-180
|
5
|
160
|
3
|
40
|
2000
|
1000
|
1300
|
1100
|
80FP-30
|
5.5
|
|
RPP-200
|
5
|
200
|
3
|
40
|
2000
|
1000
|
1300
|
1100
|
80FP-30
|
5.5
|
|
RPP-280
|
5
|
280
|
3
|
40
|
2500
|
1000
|
1300
|
1100
|
80FP-30
|
7.5
|
|
RPP-360
|
5
|
360
|
3
|
45
|
2500
|
1200
|
1300
|
1100
|
100FP-30
|
11
|
|
RPP-400
|
5
|
400
|
3
|
45
|
2500
|
1200
|
1400
|
1100
|
100FP-32
|
15
|
|
RPP-500
|
5
|
500
|
3
|
50
|
2500
|
1200
|
1400
|
1100
|
100FP-32
|
15
|
注：（1）汽水串聯規格分為：一級汽——水，二級汽——水，三級汽——水。
�。�2）蒸汽泵噴咀材質為黃銅。
|
