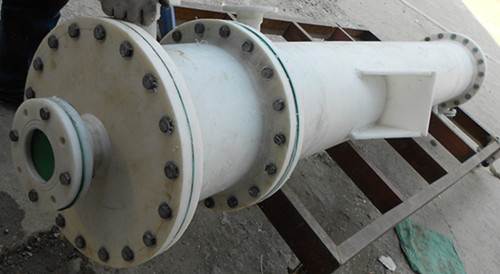

石墨改性聚丙烯膜式吸收器是我國近期發展起來的新型吸收器。這種吸收器是屬濕壁式表面吸收裝置，適用于伴隨放熱的易容腐蝕性氣體（如HCl, SO2等）的吸收。操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下（并流）或自下而上（逆流）通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。由于它許多性能超過石墨模式吸收器，因此它已廣泛代替石墨模式吸收器。
[主要特點]
溫度：本設備可適用的溫度范圍是-5～125℃，為提高吸收效率，應盡量降低吸收劑溫度。
壓力：殼程和管程均應≤0.3MPa(表)
真空度：殼程和管程均應≤-0.1MPa柱
吸收劑用量：根據HCl濃度而定，一般10-20m3/h(10m2吸收器)
降溫水用量可根據操作工藝條件進行熱量稀算而定，增加降溫水用量，降低水溫，有利
提高吸收效率。
|
a、 氣體入口
b、 循環液進口
c、 冷卻水進口
d、 冷卻水出口
e、 尾氣出口
f、 成品出口
上部：內有鋸齒形溢流分布裝置
中部：冷卻吸收段
下部：氣液分離段
|
|
[適用范圍]
可用于合成氯化氫和回收氯化氫氣體吸收。也可以用于H2、S、SO2、NH3等氣體的吸收，得到的產品濃度比絕熱吸收高5％。采用二級串聯，循環吸收，效率可達98％以上
[吸收能力]
吸收器的生產能力可以在較大范圍內進行調整，控制方便。例如二臺10m2膜式吸收器串聯使用，一天可獲得31％鹽酸10-20
噸。
[操 作]
吸收劑與被吸收的氣體可逆流操作，也可并流操作。逆流操作時上升的流體將導致液膜厚度增加，液膜流速降低，一般當氣體流速在管內5-10m/s時出現流泛現象。并流操作時氣體由上而下流動，將會使液膜厚度減薄，液膜流速增加，在氣體流速相同的情況下，并流時的流體阻力比逆流時小得多。并流時氣速可高達15-30m/s，但吸收推動力比逆流時小，目前生產中大多采用并流操作。
物理機械性能表
|
|
|
純聚丙烯
|
|
|
性能
|
數據
|
性能
|
數據
|
|
比重
|
|
比重
|
|
|
|
|
工作溫度℃
|
|
|
線膨脹系數x10-5/℃
|
|
線膨脹系數x10-5/℃
|
|
|
抗沖強度kgc/cm2
|
|
抗沖強度kgc/cm2
|
|
|
抗拉強度kg/cm2
|
|
抗沖強度kg/cm2
|
|
|
焊接抗拉強度kg/cm2
|
|
焊接抗拉強度kg/cm2
|
|
|
導熱系數千卡/米、小時、度
|
2.6
|
導熱系數千卡/米、小時、度
|
|
|
工作壓力
|
MPa
|
|
工作壓力
|
MPa
|
|
|
真空MPa
|
-0.1
|
真空MPa
|
-0.1
|
|
出廠水壓試驗MPa
|
0.4
|
出廠水壓試驗MPa
|
0.4
|
石墨改性聚丙烯吸收器系列規格對照表
|
吸收面積m2
|
吸收列管
|
外形尺寸mm
|
安裝
尺寸mm
|
氣體進口
|
液體進口
|
冷卻水出口
|
冷卻水進口
|
尾氣出口
|
成品出口
|
|
公稱面積m2
|
管數(根)
|
規格
|
φI
|
L
|
H
|
H1
|
φ2
|
a
|
b
|
c
|
d
|
e
|
f
|
|
6
|
36
|
φ20×1.7
|
310
|
1750
|
2630
|
600
|
545
|
80
|
50
|
40
|
40
|
65
|
65
|
|
10
|
66
|
φ20×1.7
|
310
|
2500
|
3400
|
900
|
545
|
80
|
50
|
40
|
40
|
65
|
65
|
|
15
|
66
|
φ20×1.7
|
310
|
3800
|
4700
|
1300
|
545
|
80
|
40
|
40
|
40
|
65
|
65
|
|
15
|
104
|
φ20×1.7
|
400
|
2500
|
3400
|
900
|
645
|
100
|
50
|
50
|
50
|
80
|
80
|
|
20
|
132
|
φ20×1.7
|
400
|
2500
|
3400
|
9000
|
645
|
100
|
50
|
50
|
50
|
80
|
80
|
|
25
|
132
|
φ20×1.7
|
400
|
3100
|
4000
|
1200
|
645
|
100
|
50
|
50
|
50
|
80
|
80
|
|
30
|
192
|
φ20×1.7
|
500
|
2600
|
3500
|
900
|
775
|
100
|
65
|
50
|
50
|
80
|
80
|
|
40
|
226
|
φ20×1.7
|
500
|
3000
|
3900
|
1000
|
775
|
100
|
65
|
50
|
50
|
80
|
80
|
|
50
|
226
|
φ20×1.7
|
500
|
3800
|
4700
|
1300
|
775
|
125
|
65
|
65
|
50
|
100
|
100
|
|
60
|
298
|
φ20×1.7
|
630
|
3500
|
4500
|
1500
|
930
|
150
|
65
|
65
|
65
|
125
|
125
|
|
80
|
298
|
φ20×1.7
|
630
|
4500
|
5500
|
1500
|
930
|
150
|
65
|
65
|
65
|
125
|
125
|
|
100
|
588
|
φ20×1.7
|
800
|
3300
|
4300
|
1100
|
1100
|
200
|
80
|
80
|
80
|
150
|
150
|
|
120
|
588
|
φ20×1.7
|
800
|
3600
|
4600
|
1200
|
1100
|
200
|
80
|
80
|
80
|
150
|
150
|
|
150
|
950
|
φ20×1.7
|
1000
|
3000
|
4200
|
1000
|
1300
|
250
|
80
|
80
|
80
|
150
|
150
|
|
200
|
950
|
φ20×1.7
|
1000
|
4000
|
5200
|
1500
|
1300
|
300
|
100
|
100
|
100
|
200
|
200
|
|
